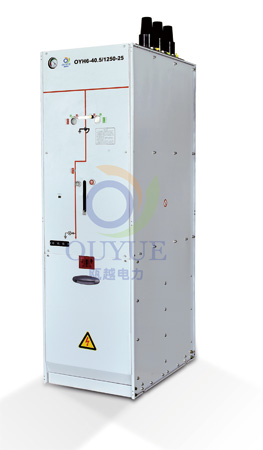

 OYH6-12/24/40.5 1250/25 SF6 全絕緣金屬封閉緊湊型斷路器柜 |
|
 標準規格說明 |
OYH6-12/24/40.51250/25SF6全絕緣 金屬封閉緊湊型斷路器柜，是以SF6氣 體作為絕緣介質，采用真空滅弧的高壓 開關設備，主要作為三相交流額定電壓 12/24/40.5kV，額定電流1250A及以下 的電力系統中，作為控制和保護設備，開 斷和關合電力系統的額定電流、過載電流 及短路電流。
產品結構特點 1、全密封全絕緣設計：OYH6-12/24/40.51250/25 SF6 全絕緣金屬封閉緊湊型斷路器柜所有帶電部位均密封在一個由304 不銹鋼板焊接而成的箱體內，箱體內充有工作壓力為 1.3 ～ 1.4bar 的 SF6 氣體，防護等級為 IP67。可安裝在潮濕、粉塵污染大的地區，特別適合礦山、箱式變電站和任何由于空氣污染易引發表面閃絡的場所。產品安裝了符合DIN47636 標準套管，通過全絕緣、全密封、帶屏蔽的電纜接頭與電纜連接。 2、高可靠性和人身安全：所有帶電部分密封在 SF6 氣室中；氣室具有可靠的泄壓通道。負荷開關和接地開關為三工位開關，簡化了相互間的聯鎖。電纜室蓋板與負荷開關之間具有可靠的機械聯鎖，有效防止誤入帶電間隔。 3、大容量設計，產品額定電流達 1250A，額定短路開斷電流 25kA，可用于各種大電流場合，提高了產品的適用范圍。 4、免維護與長的壽命周期：產品的設計使用壽命周期為 30 年，在產品壽命周期內，主開關均無需進行維護。產品的年漏氣率≤ 0.1%。 5、結構緊湊：標準產品寬度 500mm，可根據用戶要求訂做。 6、OYH6-12/24/40.5 1250/25 SF6 全絕緣金屬封閉緊湊型斷路器柜可配置智能控制裝置（可選），提供有效的保護、遙控和監測系統，并支持配電系統的自動化。
7、環境保護：OYH6-12/24/40.51250/25 SF6 全絕緣金屬封閉緊湊型斷路器柜的開發不僅從產品本身，更包括從生產過程到開關的終身運行的環保。所有材料均選取有利于環保的材料，采用零泄漏的清潔工藝，產品終身密封，產品壽命周期結束后 90% － 95% 的材料是可以回收的。 使用環境條件
1、環境溫度：-40℃～ +40℃（低于 -30℃由用戶與制造商協商）
單間隔外形尺寸：寬 500* 深 850* 高 1900
|
